Der deutsche 2" Helical Scan Recorder Optacord 500


Loewe Opta Kronach war die einzige uns bekannte deutsche oder sogar europäische Firma, die sich sehr sehr früh an die Video-Aufzeichnungstechnik heran gemacht hatte. Dort in Kronach hatten die Ingenieure eine 2" Maschine mit einem großen Schrägspurscanner konstruiert. Die Grundlagen waren lange vor dem 2. Weltkrieg von Dr. Schröter in seinen Büchern von1932 und 1937 beschrieben worden. Daß es mit dem Schrägspurscanner überhaupt nicht trivial war, merkten die Ingenieure recht schnell.

Selbst die weltweiten Vorreiter bei AMPEX in USA hatten sich noch 10 Jahre später immer noch mit dieser Technologie schwer getan bzw. ebenfalls völlig verhaun. Den einzigen Mitarbeiter, der es gekonnt hätte, den haben sie offensichtlich vergrault und der hatte gekündigt. Erst um 1976/77 haben sie mitsamt dem gesammelten Wissen von Sony die erste 1" Helical Scan Maschine (mit dem Ampex/Sony C-Format) fertig bekommen. So hatte die deutsche Fernseh GmbH über 2 Jahre Vorsprung bei den 1" Profi-Recordern.

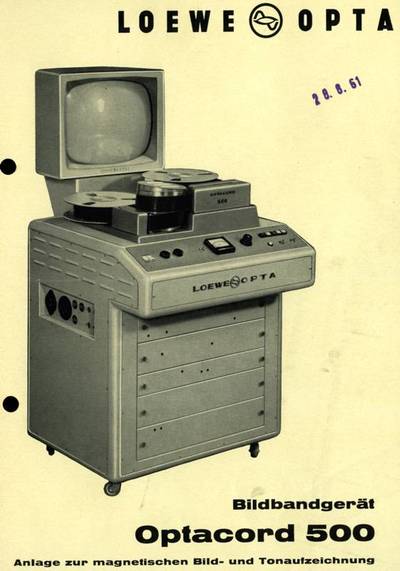

Der Optacord 500 - ein Prospekt aus Aug. 1961

.

.

Die publizierten technischen Daten der 2" Maschine (1961)

Beschreibung techn. Daten
A. Magnetogrammträger Spulen - Funktionen:

1. Bandbreite: 50,8 mm (2")
2. Bandvorschub: 19,05 cm/s
3. Spulendurchmesser: 266,7 mm (NARTB)
4. Kerndurchmesser: 114,3 mm (NARTB)
5. Spulenfassungsvermögen: 1240 m
6. Laufzeit: 1 3/4 Std.
7. Drucktastensteuerung für: Ein/Aus, Halt, Umspulen (regelbar), Aufnahme, Wiedergabe
8. Kontrollinstrument: Für Bild- und Tonaussteuerung
9. Bandzählwerk: 4-stelliges Ziffernzählwerk

B. Bildteil:
1. Aufnahmeverfahren: Nach deutscher Fernsehnorm (50 Halbbilder /sek)
2. Aufzeichnungsverfahren: Magnetisch, Trägerfrequenz wird mit Bildinhalt frequenzmoduliert
3. Magnetköpfe: 1 Löschkopf, Spurbreite 52 mm
  1 rotierender Schreib-Lesekopf, Spurbreite 0,25 mm
  1 Synchronisier-Schreib-Lesekopf, Spurbreite 2,5 mm
4. Obere Grenzfrequenz: ca. 3 MHz
5. Kamera-Eingang: 1,0-2,5 V ss /10 kOhm, einstellbar
6. FS-Bild-Eingang: 1,0-2,5 Vss/10 kOhm, einstellbar
7. Bild-Ausgang: 1,0-2,5Vss/200Ohm, einstellbar


C. Tonteil:
1. Tonträgergeschwindigkeit: 19,05 cm/s
2. Aufzeichnungsverfahren: HF-Vormagnetisierung
3. Magnetkopf: Schreib-Lesekopf, Spurbreite 1 mm
4. Entzerrung: Nach NARTB
5. Frequenzumfang: 50 Hz bis 15 kHz
6. Gleichlauffehler: ± 0,2 %, bewertet
7. Mikrofon-Eingang: 100 mV /200Ohm, einstellbar
8. FS-Ton-Eingang: 50 mV/50 kOhm, einstellbar
9. Ton-Ausgang: 1,5V/200Ohm, einstellbar

D. Aufbau:
1. Laufwerk
2. Bild-Wiedergabeverstärker mit Demodulator
3. Bild-Aufnahmeverstärker mit Modulator
4. Ton-Aufnahme- und -Wiedergabeverstärker
5. Impuls-Regenerator
6. Synchronisierverstärker
7. Motor-Verstärker
8. Stromversorgung

E. Abmessungen und Gewicht:
1. Höhe 98,5 cm
2. Breite 70 cm
3. Tiefe 68,5 cm
4. Gewicht 138 kg
